| Место происхождения: | Чжэцзян, Китай |
|---|---|
| Фирменное наименование: | Factory or OEM/ODM Services |
| Сертификация: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Номер модели: | Серия SNCG |
| Количество мин заказа: | 10 000 единиц |
| Цена: | factory direct supply |
| Упаковывая детали: | стандартная упаковка (специальная упаковка также доступна по запросу) |
| Время доставки: | обычно 9-14 дней |
| Условия оплаты: | Т/Т, Л/К, Вестерн Юнион |
| Поставка способности: | 2 000 000 единиц в месяц |
| Материал: | Импортный полиамид 6, сертифицированный UL. | Воспламеняемость: | V-2 (согласно UL94) |
|---|---|---|---|
| УПЛОТНИТЕЛЬНОЕ КОЛЬЦО: | NBR (также доступен в вариантах EPDM, силикон, FKM/FPM, FFKM/FFPM) | уплотнительное кольцо: | NBR (также доступен в вариантах EPDM, силикон, FKM/FPM, FFKM/FFPM) |
| Длина резьбы: | 8 мм и 15 мм | Стандарт резьбы: | Согласно DIN 40430 |
| Стандарт испытаний: | Согласно EN 62444/EN 50262. | Степень защиты: | Согласно DIN EN 60529 |

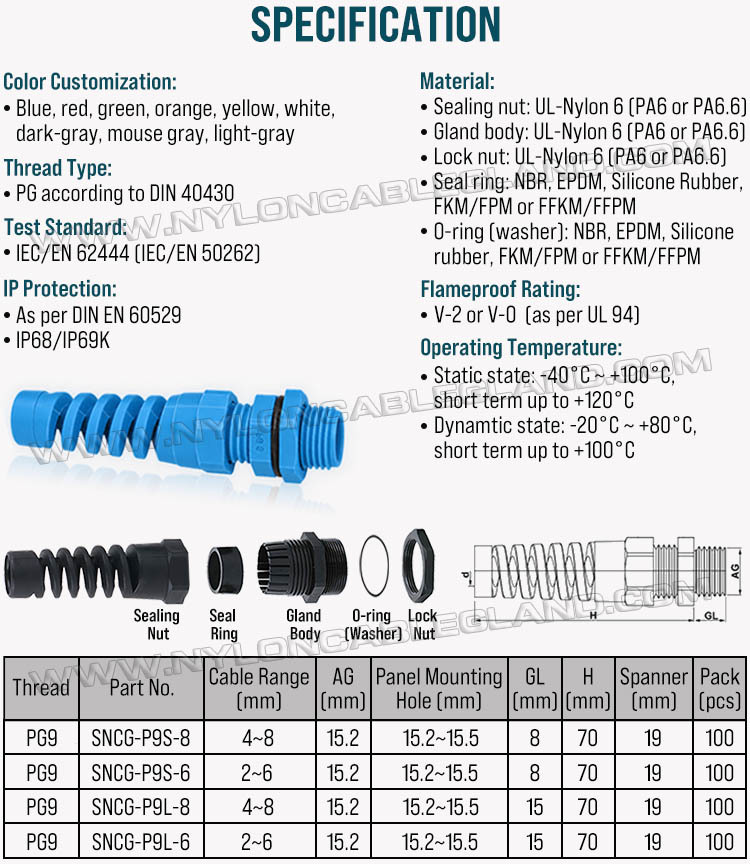

| Водонепроницаемость: | IP68 и IP69K | Спецификация: | PG9 (диапазон кабеля: 4–8 мм и 2–6 мм) |
| Ключевые слова: | Цветные спиральные кабельные вводы с защитой от натяжения | Функция: | Визуальная идентификация и прокладка кабелей |

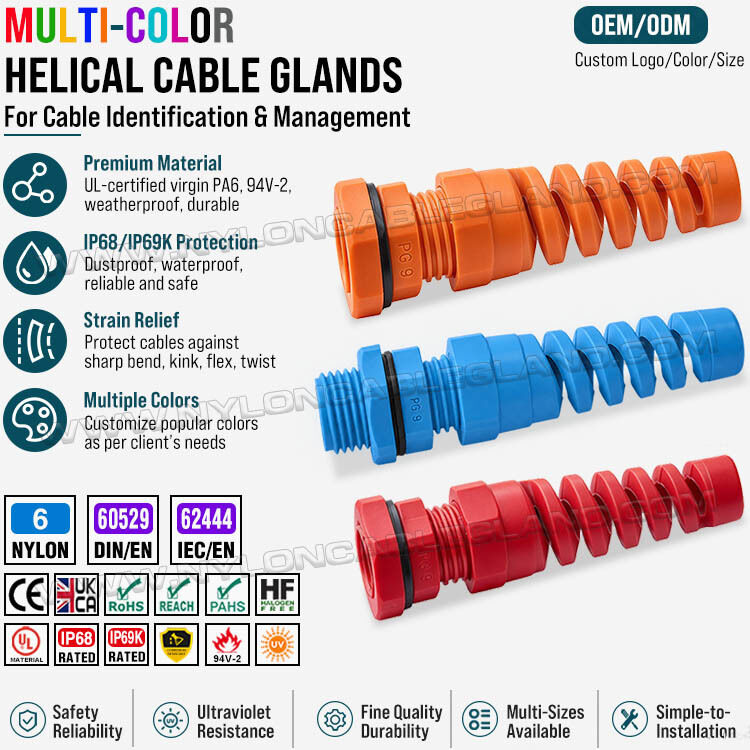

| Описание: | Многоцветные кабельные вводы PG9 с разгрузкой от натяжения, нейлон 6 (полиамид 6), класс защиты IP68 | Логотип пользователь: | Доступный |
| Таможня размера: | Доступный | таможня цвета: | Доступный |
| Фирменный заказ: | Доступный | Упаковка на заказ: | Доступный |
Что такое цветные гибкие спиральные кабельные железы с облегчением напряжения?
Цветные гибкие спиральные кабельные узлы с облегчением напряжения - это соединители для ввода кабеля и защитные соединители, предназначенные для закрепления кабелей там, где они входят в электрические корпуса, шкафы управления, стыковочные ящики,и промышленное оборудованиеОбычно они сочетают в себе нейлоновый корпус, уплотнительную систему и интегрированную гибкую защиту в виде спирали, которая помогает защитить кабели от чрезмерного изгиба вблизи точки входа.
Эти изделия обычно изготавливаются из полиамида, такого как PA6 или PA66, с эластомерными уплотнительными компонентами.и типов нитей для удовлетворения различных требований к установке и идентификацииОни предлагают защиту от проникновения IP68 / IP69K.
Термин "цветный" обычно означает, что они доступны в нескольких цветах, а не то, что одна кабельная железа обязательно содержит несколько цветов.красный, синий, оранжевый и желтый, с дополнительными цветами, доступными для настройки.
На практике эти изделия объединяют три основных функции: уплотнение входа кабеля, удержание кабеля и гибкую защиту от изгиба.
Какие у них особенности и функции?
1. водонепроницаемая и пылестойкая уплотнение
Интегрированные уплотнительные вставки, уплотнительные уплотнители и надлежащим образом спроектированные зажимающие компоненты помогают предотвратить попадание воды и пыли в электрические корпуса через отверстия входа кабеля.Фактический уровень защиты зависит от конструкции продукта, диаметр кабеля, интерфейс корпуса и правильная установка.

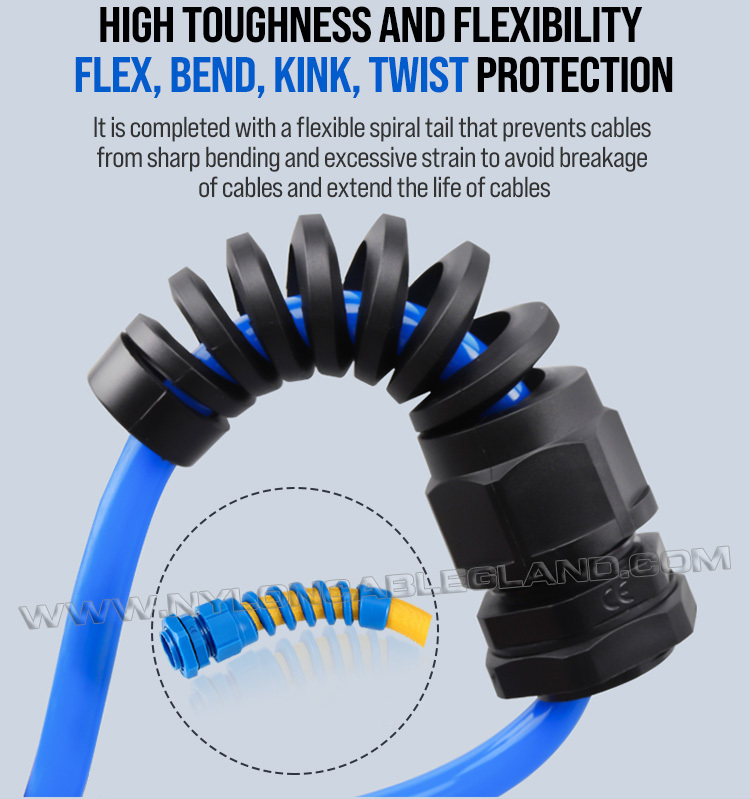

2Защита от спирального изгиба
Спиралеобразное расширение поддерживает более постепенное изгибание кабеля по мере выхода кабеля из корпуса.особенно при движении или вибрации кабелей.
3Закрепление и удержание кабеля
Механизм зажима помогает удержать кабель в положении и ограничить смещение, вызванное обычными внешними силами.конструкция кабеля и конкретные условия установки.
4. Многочисленные цветовые варианты и легкая идентификация
Различные цвета помогают различать группы кабелей, идентифицировать схемы, организовывать оборудование и поддерживать техническое обслуживание.Сопоставление цветов также может улучшить визуальную консистенцию электрических установок и оборудования.
5Легкая, коррозионностойкая конструкция
В зависимости от материала, он может обеспечить хорошие механические характеристики.электрическая изоляция и устойчивость к многим общим условиям промышленной среды.
6Гибкие варианты установки
Доступные размеры, типы нитей и диапазоны крепления кабелей позволяют выбирать различные отверстия корпуса и диаметры кабелей.в то время как другие стандарты нитей доступны в некоторых моделях продукции.
Где их в основном используют?
1Промышленная автоматизация и машиностроение
Используется на шкафах ПЛК, датчиках, приводах, производственном оборудовании и корпусах машин, где важно удержание кабеля и защита от изгиба.
2Электрическое и электронное оборудование
Используется в распределительных коробках, соединительных коробках, панелях управления, электронных корпусах и другом оборудовании, требующем организованных, герметичных входов кабеля.
3Освещение и наружные электрические системы
Используется в совместимых светильниках, наружных электрических шкафах и оборудовании, подверженном воздействию влаги или пыли, при условии проверки требуемой защиты от проникновения.
4. Возобновляемая энергия и электроэнергетическое оборудование
Подходит для соответствующих солнечных, энергопередающих и электромониторинговых корпусов, где требуется уплотнение входа кабеля, изоляция и управление кабелями.
5Робототехника и оборудование для управления движением
Полезно для ввода кабеля вблизи оборудования, подвергающегося вибрации или повторяющемуся движению, при условии, что кабельная железа и кабель подходят для фактического движения и цикла изгиба.
6Оборудование для охраны окружающей среды, коммунального и общепромышленного назначения
Находятся на подходящих насосных системах, оборудовании для очистки воды, помещениях коммунальных услуг и других промышленных установках, требующих защищенного входа кабеля.
Для профессионаловзакупкииинженерное делоиспользование,- Да.следующийспецификациидолжныбытьподтвержденодо этоговыборПродукт.
|
Выбор элемента |
Что проверять |
|---|---|
| Защита от проникновения | ЗаявленныйИПрейтинги- Да.производителяприменяетсяусловия испытания |
| Диаметр кабеля | Разрешенныезажиманиедиапазондля- Да.фактический кабель |
| Тип нитии размер | Совместимость- Да.Ограждениеоткрытие,в том численитьпики длины |
| Рабочая температура | Указанныенепрерывныйикраткосрочныеограничения температуры |
| Материал и уплотнение | из нейлона,печатьматериала,химическоеэкспозицияиэкологическая совместимость |
| Механические характеристики | удержание кабеля,защита от изгибатребования,вибрациии движение |
| Цвет | Доступный цветвариантыиесли:- Да.цветэтоподходитдлясреды установки |
| Сертификации | Применимые стандарты,спискииодобрениядля- Да.предназначенныйрыноки использования |
Два международныхстандартыОниособенно актуальны:
ВЭК62444—Кабельжелезыдляэлектрическийустановки: указываеттребованияииспытаниядлякабельная железастроительствои производительности.
ВЭК60529—СтепеньиззащитупредоставилотОграждения(IP)Код: устанавливает- Да.ИПклассификацияСистемаиспользуетсядоописатьОграждениезащитупротивдоступи- Да.вхождениеизтвердыепредметыи воды.
Цветные гибкие спиральные кабельные железы с облегчением напряжения являются практичными компонентами управления кабелями для электрического и промышленного оборудования.Их главная ценность заключается в сочетании экологической герметичности, удержание кабеля и защита от чрезмерного изгиба, с цветовыми опциями, обеспечивающими дополнительную идентификацию и организационные преимущества.
Они особенно подходят для промышленной автоматизации, машиностроения, электрических шкафов управления, освещения, совместимого наружного оборудования и других приложений, требующих надежного ввода кабеля.Их нейлоновая конструкция предлагает легкий, устойчивая к коррозии альтернатива многим металлическим фитингам, в то время как спиральная секция помогает справиться с напряжением изгиба кабеля вблизи корпуса.
