| Место происхождения: | Чжэцзян, Китай |
|---|---|
| Фирменное наименование: | Factory or OEM/ODM Services |
| Сертификация: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Номер модели: | Серия SNCG |
| Количество мин заказа: | 10,000 единиц |
| Цена: | factory direct supply |
| Упаковывая детали: | стандартная упаковка (специальная упаковка также доступна по запросу) |
| Время доставки: | обычно 9-14 дней |
| Условия оплаты: | Т/Т, Л/К, Вестерн Юнион |
| Поставка способности: | 2,000,000 единиц в месяц |

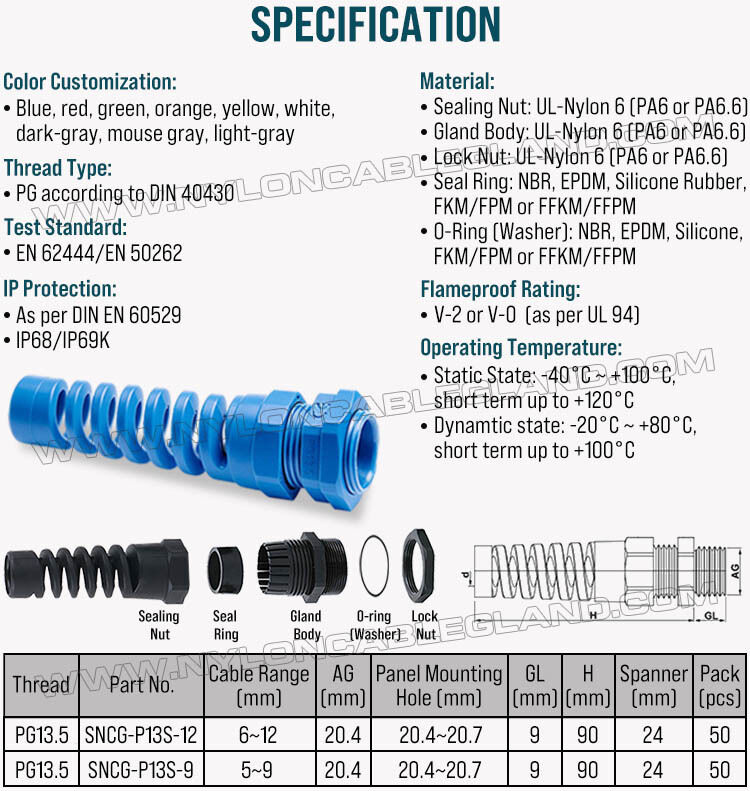

| Материал: | Сертифицированный UL импортный полиамид 6. | Воспламеняемость: | Рейтинг V-2 (согласно UL94) |
|---|---|---|---|
| Печать кольцо: | NBR (также доступен в вариантах EPDM, силикон, FKM/FPM, FFKM/FFPM) | уплотнительное кольцо: | NBR (также доступен в вариантах EPDM, силикон, FKM/FPM, FFKM/FFPM) |
| Нить PG: | Согласно DIN 40430 | Стандарт испытаний: | ЭН 62444/ЭН 50262 |
| Водонепроницаемость: | IP68 / IP69K | Спецификация: | PG13.5 (диапазон кабеля: 6–12 мм и 5–9 мм) |
| Ключевые слова: | Цветные спиральные кабельные вводы, цветные кабельные вводы с защитой от натяжения | Функция: | Визуальная идентификация и прокладка кабелей |
| ОПИСАНИЕ: | Цветной кабельный ввод с разгрузкой от натяжения Нейлон 6 (Полиамид 6 или PA6), PG13.5, версия IP68/ | Логотип пользователь: | доступный |
| Таможня размера: | доступный | таможня цвета: | доступный |
| Фирменный заказ: | доступный | Упаковка на заказ: | доступный |

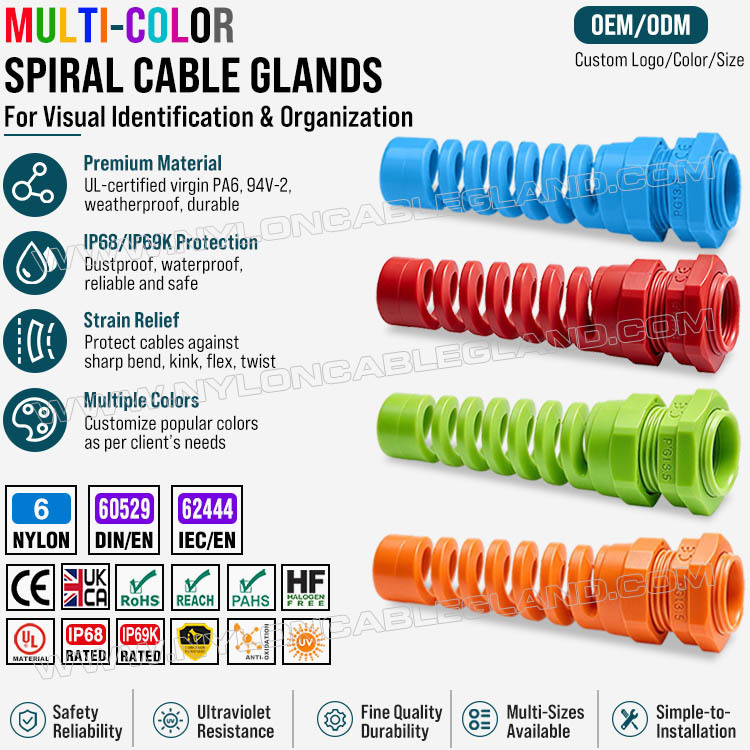

Что такое цветные спиральные нейлоновые кабельные вводы с разгрузкой от натяжения?
Цветные нейлоновые кабельные вводы с разгрузкой от натяжения — это устройства для ввода кабеля и снятия механического напряжения, изготовленные преимущественно из конструкционного нейлона 6 (полиамида 6) и оснащенные гибкой спиральной секцией в месте выхода кабеля. Они устанавливаются там, где кабель проходит сквозь стенку электротехнического шкафа, распределительной коробки, шкафа управления, корпуса станка или иного оборудования.
Такие спиральные кабельные вводы одновременно выполняют две функции:
Герметизация и фиксация кабеля — уплотнительное кольцо плотно охватывает кабель, предотвращая попадание пыли и влаги внутрь корпуса.
Защита от изгиба и механических нагрузок — спиральный хвостовик обеспечивает гибкий переход между неподвижным вводом и кабелем, снижая риск резкого перегиба и уменьшая механическое напряжение в точке выхода кабеля.
Зачем используются цветные нейлоновые кабельные вводы с разгрузкой от натяжения?

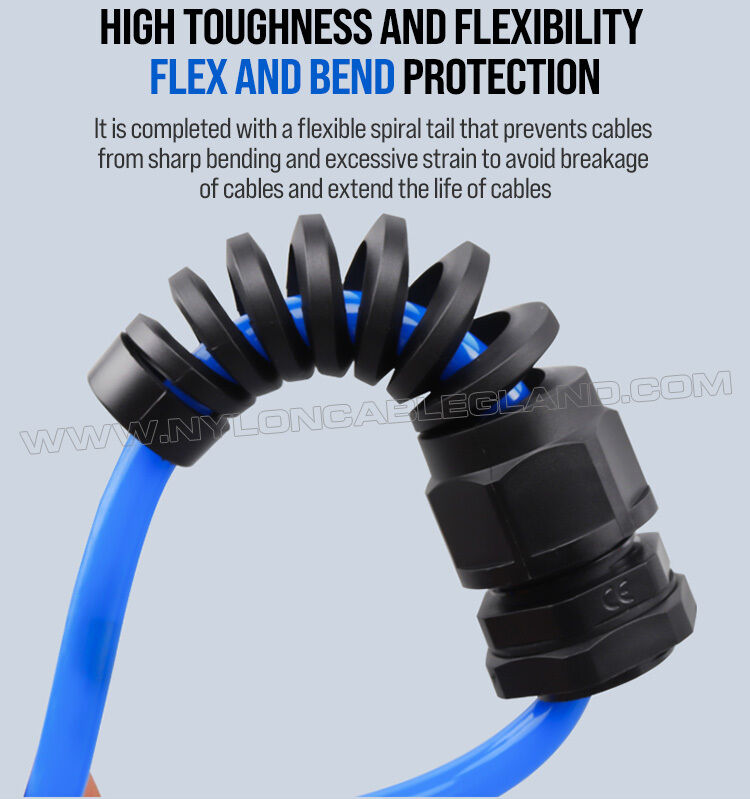

1. Защита от спирального изгиба
Это определяющая черта.
Обычные прямые кабельные железы удерживают и запечатывают кабель, но кабель все равно может образовывать относительно резкий изгиб непосредственно за пределами кабельной железы.гибкий переход изгиба, помогая распределить напряжение на более крупном участке кабеля.
Они предназначены для того, чтобы уменьшить усталость проводника, защитить от чрезмерного изгиба и обеспечить дополнительную гибкость и облегчение напряжения.
Это особенно полезно для:

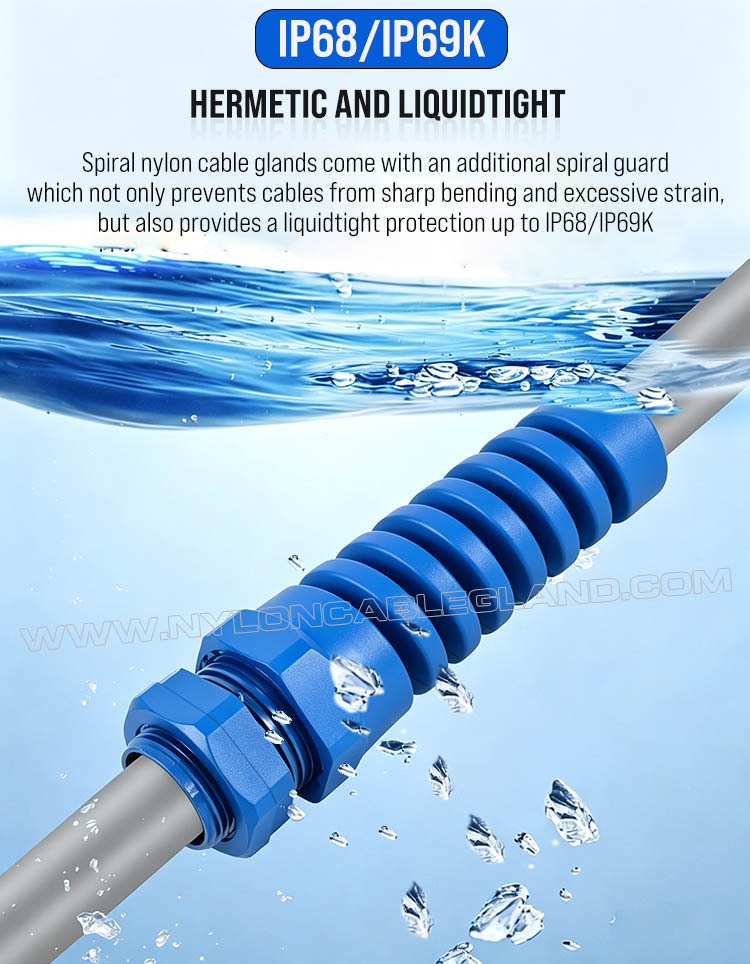

2. Удаление воды и пыли
Наши спиральные кабельные железы доступны с защитой IP68 / IP69K, они являются пылепроницаемыми, водонепроницаемыми, с хорошей герметичностью, защищая ваши электрические коробки от проникновения жидкостей.
3. Легкая конструкция
Нейлон 6 (полямид 6) значительно легче, чем металлические кабельные железы.
4. Электрическая изоляция
В отличие от металлических кабельных желез, нейлоновая версия электрически изолирует.Это может быть выгодно во многих низковольтных электрических и электронных установках, где желательна электрическая изоляция и коррозионная стойкость..
5. Сопротивляемость коррозии
Найлоновая версия не ржавеет, как стальная версия, и естественно подходит для многих влажных условий.и наружное воздействие ветра зависит от конкретной нейлоновой формулировки и материала уплотнения.
6. Вибрационное и сопротивление движению
Спиральная конструкция может сделать выход кабеля менее восприимчивым к концентрации напряжения, вызванной вибрацией и движением.
7. Настройка цвета
Цвет может быть полезен как для зрения, так и для организации.
Мы предлагаем стандартные цвета, такие как черный и серый, в то время как другие цвета могут быть произведены на заказ.
Где применяются цветные нейлоновые кабельные вводы со с разгрузкой от натяжения?
На самом деле есть две отдельные причины: спиральная конструкция и цвет.
Спиральная конструкция: защита кабеля
Основная механическая причина заключается в уменьшении нагрузки на изгиб и улучшении облегчения нагрузки.
Например:
Без спиральной защиты:
Кабель → острая точка изгиба → высокое местное напряжение → изоляция/утомление ядра
С спиральной защитой:
Кабель → гибкий спиральный переход → распределенное изгибание → более низкое местное напряжение
Это особенно полезно, когда провода тянутся, перемещаются, вибрируют или неоднократно сгибаются.
Цвет: улучшить идентификацию
Обычно цвет не влияет на герметичность или механическую производительность, а облегчает идентификацию, организацию, осмотр и обслуживание.
Например, проект может использовать:
| Цвет | Возможное использование |
|---|---|
| Черный | Кабели общего назначения |
| Серый | Контрольная панель или общая электрическая проводка |
| Синий | Определенная группа кабелей |
| Красный | Обозначенная схема/система |
| Зеленый | Определенная группа кабелей |
| Оранжевый | Специальное оборудование или идентификация цепи |
| Желтый | Содержание или идентификация системы |
Эти цветовые назначения являются специфическими для проекта, если применимый стандарт или спецификация завода не определяет их.не должна автоматически трактоваться как определенная электрическая функция.
Цвет также может использоваться для:
Каковы особенности цветных спиральных кабельных вводов?
Они особенно полезны там, где защита от изгиба кабеля и визуальная идентификация являются одновременно ценными.
Промышленная автоматизация
Используется в:
Спиральный хвост помогает защитить кабели, где машины создают движение и вибрацию.
Машины и оборудование
Часто встречается:
Робототехника и системы движения
Они могут быть полезны на выходах кабелей, где есть изгиб, хотя высокоцикличные робототехнические приложения требуют тщательного рассмотрения динамических спецификаций кабелей.
Электрические панели и панели управления
Кабельные железы обеспечивают удержание и уплотнение кабелей на входах в корпус.
Электрическое оборудование для наружного использования
Потенциальные применения включают:
Фактическая пригодность зависит от устойчивости к ультрафиолету, температуры, рейтинга IP и конкретного сочетания кабельного материала и уплотнения.
Транспорт и мобильное оборудование
Гибкая конструкция может быть полезна для оборудования, подверженного вибрации или движению кабеля.
Ручное и портативное оборудование
Мы специально выделяем спиральные кабельные железы для портативных устройств из-за их дополнительной гибкости и облегчения напряжения.
Заключение
Цветные нейлоновые кабельные вводы с разгрузкой от натяжения сочетают в себе функции стандартного нейлонового ввода и удлиненного спирального элемента, защищающего кабель от перегиба. Их основное техническое назначение — обеспечение герметичности, фиксация кабеля, снятие механического напряжения и повышенная защита от повреждений, вызванных изгибом. В промышленных образцах используется нейлон PA6 или PA6.6; изделия доступны в версиях со степенью защиты IP68, различными типами резьбы и диапазонами зажима кабеля.
Цвет служит прежде всего для идентификации, упорядочивания, персонализации и улучшения внешнего вида, в то время как спиральная конструкция является ключевой функциональной особенностью.
Для систем промышленной автоматизации, оборудования, шкафов управления, электротехнических устройств для наружной установки, переносного оборудования и случаев, когда кабель изгибается в непосредственной близости от корпуса, этот тип кабельного ввода обеспечивает практичное сочетание защиты кабеля, герметичности, гибкости, малого веса и возможности визуальной идентификации.
